0.6/1KV virtajohto
video
0.6/1KV virtajohto

0.6/1KV virtajohto

Virtajohto on valmistettu IEC 60502-1:2004 mukaisesti.
Se soveltuu asennettavaksi sähkökaapelilinjaan, jonka nimellisjännite on {{0}},6/1kv (U0/U).
Lähetä kysely
Keskustele nyt
Lataa katalogi
CE-todistus - Renhui
ISO9001-Renhui
Kuvaus

Standardit (0.6/1KV virtajohto):
Virtajohto on valmistettu IEC 60502-1:2004 mukaisesti.
Se soveltuu asennettavaksi sähkökaapelilinjaan, jonka nimellisjännite on {{0}},6/1kv (U0/U).

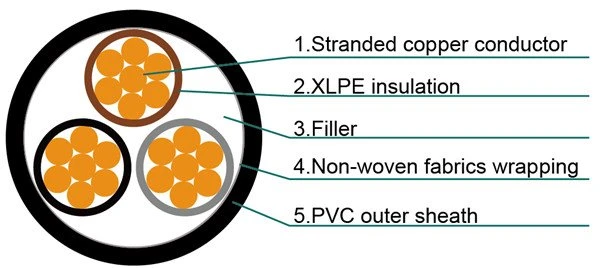

Rakenne (0.6/1KV virtajohto):
-Kapellimestari
Tavalliset, hehkutetut elektrolyyttiset kupari- tai alumiinijohtimet, umpi-, pyöreä- tai sektorisäikeiset, jotka täyttävät standardin IEC 60228 soveltuvat vaatimukset.
- Eristys
PVC-pohjainen kestomuovi tai XLPE lämpökovettuva materiaali, joka täyttää IEC:n 60502-1 soveltuvat vaatimukset.
-Kokoonpano
Eristetyt johtimet asetetaan, täytetään tarvittaessa ei-hygroskooppisella materiaalilla ja peitetään ekstrudoidulla termoplastisella materiaalilla.
- Panssaritoim
Galvanoidut pyöreät langat tai litteät nauhat, jotka peittävät kokonaan ytimien kokoonpanon ja galvanoidun teräsnauhan vastakierteen päällä; tai kaksi kerrosta terästeippiä IEC:n60502-1 sovellettavien vaatimusten mukaisesti.
- Tuppi
PVC-pohjainen kestomuovimateriaali, joka täyttää IEC:n 60502-1 soveltuvat vaatimukset.

Värikoodi(0.6/1KV virtajohto):
Värikoodi (1) :
1 ydin: läpinäkyvä, punainen tai musta
2 ydintä: punainen, musta
3 ydintä: punainen, keltainen, sininen
4 ydintä: punainen, keltainen, sininen, musta
5 ydintä: punainen, keltainen, sininen, musta, vihreä
Yli 5 ydintä: mustat ytimet valkoisilla numeroilla
Värikoodi (2) :
1 ydin: läpinäkyvä, ruskea tai sininen
2 ydintä: ruskea tai sininen
3 ydintä: ruskea, musta, harmaa
4 ydintä: sininen, ruskea, musta, harmaa
5 ydintä: vihreä/keltainen, sininen, ruskea, musta, harmaa
Yli 5 ydintä: mustat ytimet valkoisilla numeroilla


Tyyppi ja asovelluksia(0.6/1KV virtajohto):

Tyyppi

Nimitys

Sovellukset

CU/XLPE/PVC

Kuparijohdin, XLPE-eristetty, PVC-vaippainen virtakaapeli

Asennus sisätiloihin, tunneliin tai kaapelikaivoon, ei kestä ulkoisia mekaanisia voimia. Yksijohtimista kaapelia ei saa asentaa magneettiseen kanavaan.

AL/XLPE/PVC

Alumiinijohdin, XLPE-eristetty, PVC-vaippainen virtakaapeli

CU/XLPE/PE

Kuparijohdin, XLPE-eristetty, PE-vaippainen virtakaapeli

AL/XLPE/PE

Alumiinijohdin, XLPE-eristetty, PE-vaippainen virtakaapeli

CU/XLPE/PVC/STA/PVC

Kuparijohdin, XLPE-eristetty, teräsnauha panssaroitu, PVC-vaippainen virtakaapeli

Asennus sisätiloihin, tunneliin kaapelikaivoon tai suoraan maahan, kestää ulkoisia mekaanisia voimia. Yksijohtimista kaapelia ei saa asentaa magneettiseen kanavaan.

AL/XLPE/PVC/STA/PVC

Alumiinijohdin, XLPE-eristetty, teräsnauhalla panssaroitu, PVC-vaippainen virtakaapeli

CU/XLPE/PVC/SWA/PVC

Kuparijohdin, XLPE-eristetty, panssaroitu teräslanka, PVC-vaippainen virtakaapeli

Asennettavaksi sisätiloissa, tunnelikaapelikaivannossa, hyvin tai suoraan maahan, kestää ulkoisia mekaanisia voimia ja tiettyä vetovoimaa.

AL/XLPE/PVC/SWA/PVC

Alumiinijohdin, XLPE-eristetty, panssaroitu teräslanka, PVC-vaippainen virtakaapeli


Kaapelin parametrit(0.6/1KV virtajohto):

Yksiytiminen

10_

Nimellinen poikkileikkaus

Johtimen halkaisija (noin)

Nimellinen eristyspaksuus

Nimellinen vaipan paksuus

Kokonaishalkaisija (noin)

mm^2

mm

mm

mm

mm

1x1.5

1.4

0.7

1.4

5.6

1x2.5

1.8

0.7

1.4

6.0

1x4

2.3

0.7

1.4

6.5

1x6

2.8

0.7

1.4

7.0

1x10

3.6

0.7

1.4

7.8

1x16

4.5

0.7

1.4

8.7

1x25

5.6

0.9

1.4

10.2

1x35

6.7

0.9

1.4

11.3

1x50

8.0

1

1.4

12.8

1x70

9.4

1.1

1.4

14.4

1x95

11.0

1.1

1.5

16.1

1x120

12.4

1.2

1.5

17.8

1x150

13.8

1.4

1.6

19.8

1x185

15.3

1.6

1.6

21.8

1x240

17.5

1.7

1.7

24.4

1x300

19.5

1.8

1.8

26.7

1x400

22.6

2

1.9

30.5

1x500

25.2

2.2

2.0

33.7

1x630

28.3

2.4

2.2

37.4

1x800

31.9

2.6

2.3

41.7

1x1000

35.7

2.8

2.4

46.2


Kaksi ydintä

11_

Nimellinen poikkileikkaus

Johtimen halkaisija (noin)

Nimellinen eristyspaksuus

Nimellinen vaipan paksuus

Kokonaishalkaisija (noin)

mm^2

mm

mm

mm

mm

2x1.5

1.4

0.7

1.8

9.2

2x2.5

1.8

0.7

1.8

10.0

2x4

2.3

0.7

1.8

11.0

2x6

2.8

0.7

1.8

12.0

2x10

3.6

0.7

1.8

13.6

2x16

4.5

0.7

1.8

15.4

2x25

5.6

0.9

1.8

18.4

2x35

6.7

0.9

1.8

20.6

2x50

8.0

1

1.8

23.6

2x70

9.4

1.1

1.8

26.8

2x95

11.0

1.1

1.9

30.2

2x120

12.4

1.2

2.0

33.7

2x150

13.8

1.4

2.2

37.5

2x185

15.3

1.6

2.3

41.6

2x240

17.5

1.7

2.5

46.7

2x300

19.5

1.8

2.6

51.4

2x400

22.6

2

2.9

58.9


Kolme ydintä

12_

Nimellinen poikkileikkaus

Johtimen halkaisija (noin)

Nimellinen eristyspaksuus

Nimellinen vaipan paksuus

Kokonaishalkaisija (noin)

mm^2

mm

mm

mm

mm

3x1.5

1.4

0.7

1.8

9.6

3x2.5

1.8

0.7

1.8

10.5

3x4

2.3

0.7

1.8

11.6

3x6

2.8

0.7

1.8

12.6

3x10

3.6

0.7

1.8

14.4

3x16

4.5

0.7

1.8

16.3

3x25

5.6

0.9

1.8

19.5

3x35

6.7

0.9

1.8

21.9

3x50

8.0

1

1.8

25.1

3x70

9.4

1.1

1.9

28.7

3x95

11.0

1.1

2.0

32.4

3x120

12.4

1.2

2.1

36.1

3x150

13.8

1.4

2.3

40.3

3x185

15.3

1.6

2.4

44.6

3x240

17.5

1.7

2.6

50.2

3x300

19.5

1.8

2.7

55.2

3x400

22.6

2

3.0

63.3


Neljä ydintä

13_

Nimellinen poikkileikkaus

Johtimen halkaisija (noin)

Nimellinen eristyspaksuus

Nimellinen vaipan paksuus

Kokonaishalkaisija (noin)

mm^2

mm

mm

mm

mm

4x1.5

1.4

0.7

1.8

10.4

4x2.5

1.8

0.7

1.8

11.3

4x4

2.3

0.7

1.8

12.5

4x6

2.8

0.7

1.8

13.7

4x10

3.6

0.7

1.8

15.7

4x16

4.5

0.7

1.8

17.8

4x25

5.6

0.9

1.8

21.5

4x35

6.7

0.9

1.8

24.1

4x50

8.0

1

1.8

27.8

4x70

9.4

1.1

2.0

32.0

4x95

11.0

1.1

2.1

36.1

4x120

12.4

1.2

2.3

40.2

4x150

13.8

1.4

2.4

44.9

4x185

15.3

1.6

2.6

49.8

4x240

17.5

1.7

2.8

56.0

4x300

19.5

1.8

3.0

61.7

4x400

22.6

2

3.2

70.7


Useita ytimiä

14_

Nimellinen poikkileikkaus

Johtimen halkaisija (noin)

Nimellinen eristyspaksuus

Nimellinen vaipan paksuus

Kokonaishalkaisija (noin)

mm^2

mm

mm

mm

mm

5x1.5

1.4

0.7

1.8

11.2

7x1.5

1.4

0.7

1.8

12.0

10x1.5

1.4

0.7

1.8

14.8

12x1.5

1.4

0.7

1.8

15.2

14x1.5

1.4

0.7

1.8

16.0

19x1.5

1.4

0.7

1.8

17.6

21x1.5

1.4

0.7

1.8

18.4

24x1.5

1.4

0.7

1.8

20.4

30x1.5

1.4

0.7

1.8

21.6

40x1.5

1.4

0.7

1.8

26.0

48x1.5

1.4

0.7

1.8

26.4

61x1.5

1.4

0.7

1.9

29.0

5x2.5

1.8

0.7

1.8

12.2

7x2.5

1.8

0.7

1.8

13.2

10x2.5

1.8

0.7

1.8

16.4

12x2.5

1.8

0.7

1.8

16.9

14x2.5

1.8

0.7

1.8

17.7

19x2.5

1.8

0.7

1.8

19.6

21x2.5

1.8

0.7

1.8

20.6

24x2.5

1.8

0.7

1.8

22.8

30x2.5

1.8

0.7

1.8

24.1

40x2.5

1.8

0.7

1.9

29.4

48x2.5

1.8

0.7

1.9

29.9

61x2.5

1.8

0.7

2.0

32.8
