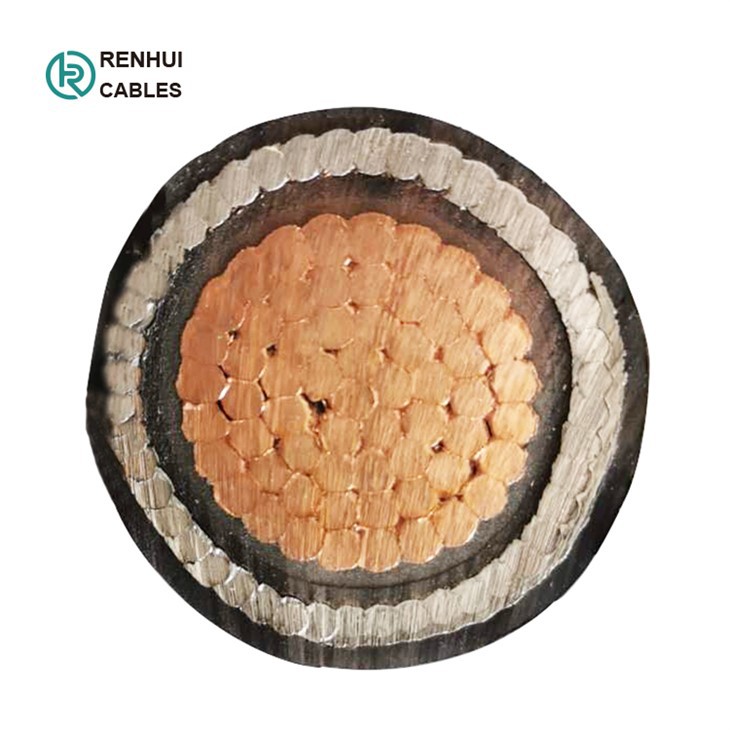

BS 5467 yksijohtimiset panssaroidut virtakaapelit, 600/1000V

Kapellimestari

Kiinteä alumiini- tai kuparijohdin, pyöreäsäikeinen tai muotoiltu, luokka 2 BS 6460, IEC 60228 mukaan.

Eristys

XLPE (Cross-Linked Polyethylene) Tyyppi GP 8 tai eteenipropeenikumi (GP 6)

Värikoodi

1 ydin: ruskea

2 ydintä: ruskea tai sininen

3 ydintä: ruskea, musta, harmaa

4 ydintä: sininen, ruskea, musta, harmaa

5 ydintä: Vihreä/keltainen, sininen, ruskea, musta, harmaa

Yli 5 ydintä: Valkoiset ytimet mustilla numeroilla

Vuodevaatteet

Yksiytiminen

suulakepuristettu kerros polymeerimateriaalia

Moniytiminen

a) ekstrudoitu kerros polymeerimateriaalia

b) tai teipattu alusta koostuu kahdesta tai useammasta kerroksesta PVC-teippiä tai muuta synteettistä teippiä kaapelille, jonka johdinpinta-ala on vähintään 16 mm²

Panssari

Yksiytiminen: AWA (alumiinilankapanssari)

Moniytiminen: SWA (Steel Wire Armour)

Ulkovaippa

Ekstrudoitu PVC, tyyppi 9 määritelty standardissa BS7655

Jänniteluokitus

600/1000V

Lämpötilaluokitus

0 astetta +90 asteeseen

Taivutussäde

1,5 mm² - 16 mm²: 6 x kokonaishalkaisija

25mm² ja enemmän: 8 x kokonaishalkaisija

Palonsuoja

IEC60332 osa 1, BS4066 osa 1

Nimellinen poikkileikkausala

Säikeen tyyppi

Nimellinen eristeen paksuus

Pehmusteen nimellinen paksuus

Nimellisalunalangan halk.

Nimellinen vaipan paksuus

Noin Kokonaishalkaisija

Noin Paino

MM²

Nro/mm

mm

mm

mm

mm

mm

kg/km

1x50

19/1.78

1

0.8

0.9

1.5

17.5

800

1x70

19/2.14

1.1

0.8

1.25

1.5

20.2

990

1x95

19/2.52

1.1

0.8

1.25

1.6

22.3

1280

1x120

37/2.03

1.2

0.8

1.25

1.6

24.2

1550

1x150

37/2.25

1.4

1

1.6

1.7

27.4

1900

1x185

37/2.52

1.6

1

1.6

1.8

30

2320

1x240

61/2.25

1.7

1

1.6

1.8

32.8

2930

1x300

61/2.52

1.8

1

1.6

1.9

35.6

3580

1x400

61/2.85

2

1.2

2

2

40.5

4600

1x500

61/3.20

2.2

1.2

2

2.1

44.2

5680

1x630

127/2.52

2.4

1.2

2

2.2

48.8

7160

1x800

127/2.85

2.6

1.4

2.5

2.4

55.4

9315

1x1000

127/3.20

2.8

1.4

2.5

2.5

60.6

11490
