1.Sovellus(Upotettavat ja pumppukaapelit):
Uppopumppukaapelia käytetään ESP-yksiköiden virtakaapeliin, joka asennetaan maalle tai offshore-öljykaivoille.
2. Rakenne (uppo- ja pumppukaapelit):
Uppoöljypumpun tai pumppuyksikön kaapeleita voidaan valmistaa eri tyypeillä ja eritelmillä, johtimen poikkipinta on 42mm2 ja alle. Kaivon lämpötila on 50ºC - 180ºC, max. Johtimen jatkuva käyttölämpötila on 204 ºC. Käytettävä eristemateriaali on seuraava: PP, EPR, polyimidi-F46, XLPE jne. Sisävaipan materiaali sisältää NBR:ää, neopreenin ja PVC:n yhdistettä, EPR:ää, fluorimuoveja, lyijyä jne. Ulkovaipan materiaali on kuin galvanoitu teräsnauha, ruostumaton teräsnauha jne.

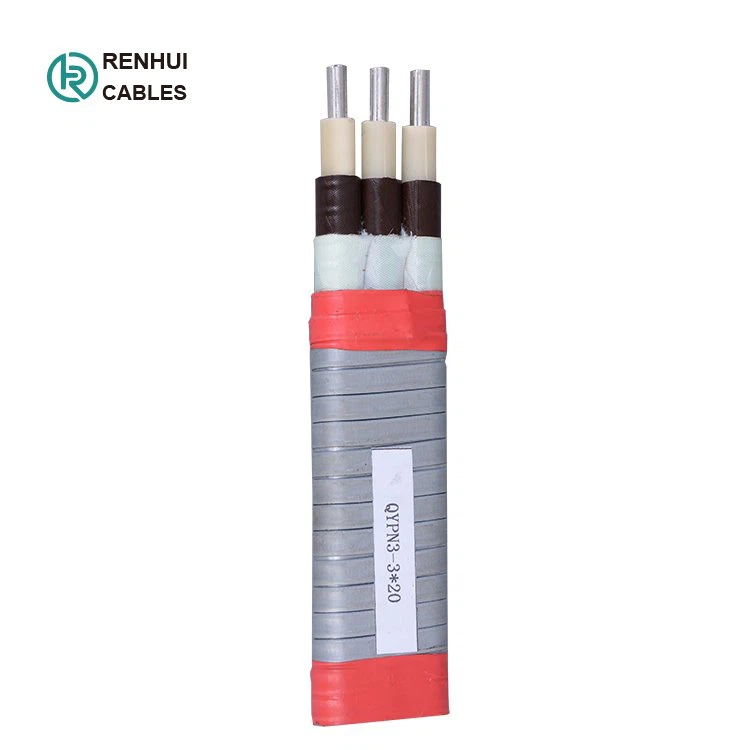

3. Kokoonpano (uppo- ja pumppukaapelit):
Johdin -- Kiinteää tai säikeistä tinattua kuparia
Eristys -- EPDM/EPR
Vaippa -- EPDM/EPR
Este -- Öljynkestävä tai punosteippi Kerros (erotin)
Panssari -- galvanoitu teräs/ruostumaton teräs/moneli-lukittu nauhapanssari
3kV tyyppi
AWG nro | Poikkileikkaus | Kapellimestari | Eristys | Vaipan paksuus | Yleensä ottaen | Viitepaino |
1 | 3×42.4 | 1/7.35 | 1.9 | 1 | 16×45 | 3544 |
2 | 3×33.6 | 1/6.54 | 1.9 | 1 | 15×43 | 3116 |
4 | 3×21.1 | 1/5.19 | 1.9 | 1 | 14×38 | 2442 |
5 | 3×16.8 | 1/4.62 | 1.9 | 1 | 13×36 | 2211 |
6 | 3×13.3 | 1/4.12 | 1.9 | 1 | 12×34 | 1989 |
7 | 3×10.6 | 1/3.60 | 1.9 | 1 | 11×32 | 1767 |
6KV tyyppi
AWG nro | Poikkileikkaus | Kapellimestari | Eristys | Vaipan paksuus | Yleensä ottaen | Viitepaino |
1 | 3×42.4 | 1/7.35 | 2.3 | 1 | 16×47 | 3850 |
2 | 3×33.6 | 1/6.54 | 2.3 | 1 | 15×45 | 3320 |
4 | 3×21.1 | 1/5.19 | 2.3 | 1 | 14×40 | 2730 |
5 | 3×16.8 | 1/4.62 | 2.3 | 1 | 13×38 | 2410 |
6 | 3×13.3 | 1/4.12 | 2.3 | 1 | 12×36 | 2100 |
7 | 3×10.6 | 1/3.60 | 2.3 | 1 | 11×34 | 1790 |
