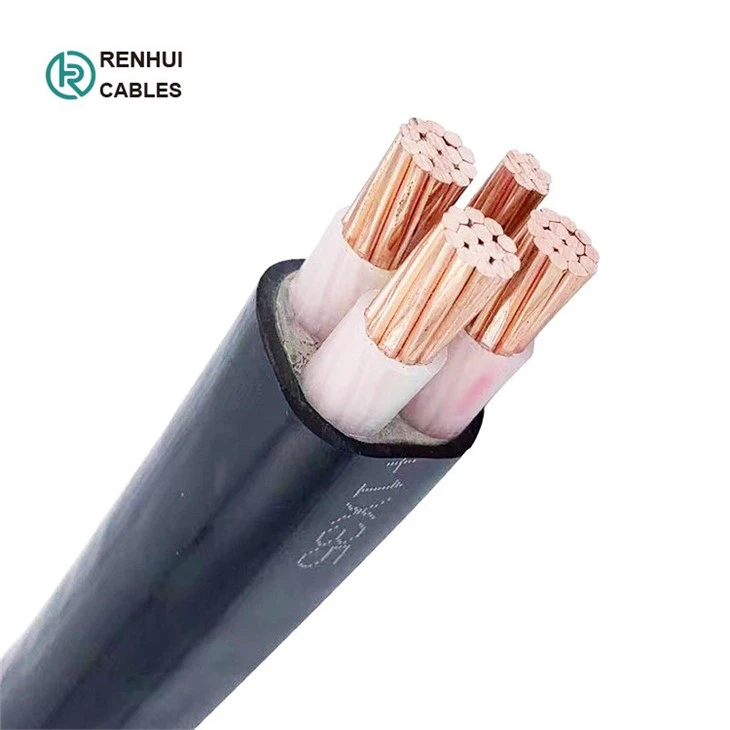

pienjännitesähkökaapeli, CU/XLPE/PVC, 0.6/1 kV, IEC 60502-1.
Sovellus (IEC 60502-1 -kaapelit):
IEC{0}}-kaapelit ovat korkealaatuisia eristettyjä virtakaapeleita, jotka on suunniteltu käytettäväksi pienjännitesovelluksissa. Nämä kaapelit on valmistettu täyttämään tiukat kansainväliset suorituskyky- ja turvallisuusstandardit, mikä takaa luotettavan ja tehokkaan voimansiirron.
Niitä käytetään yleisesti teollisissa sovelluksissa, kuten sähkönjakelu-, valaistus- ja ohjauspiireissä, sekä asuin- ja liikerakennuksissa johdotustarkoituksiin. Kaapelit soveltuvat myös ulkokäyttöön.
Rakenne (IEC 60502-1 -kaapelit):
Kapellimestarit
Kiinteä kuparijohdin luokka 1, kierrekuparijohdin luokka 2 standardin IEC 60228, BS EN 60228 mukaan.
Eristys
XLPE-materiaalin ja -paksuuden tulee olla standardin IEC 60502 tai BS 5467 mukainen, mitoitettu 90 asteen jatkuvaan käyttöön.
Värikoodi IEC 60502-1 Kaapelit
Värikoodi (1) :
1 ydin: läpinäkyvä, punainen tai musta
2 ydintä: punainen, musta
3 ydintä: punainen, keltainen, sininen
4 ydintä: punainen, keltainen, sininen, musta
5 ydintä: punainen, keltainen, sininen, musta, vihreä
Yli 5 ydintä: mustat ytimet valkoisilla numeroilla
Värikoodi (2) :
1 ydin: läpinäkyvä, ruskea tai sininen
2 ydintä: ruskea tai sininen
3 ydintä: ruskea, musta, harmaa
4 ydintä: sininen, ruskea, musta, harmaa
5 ydintä: vihreä/keltainen, sininen, ruskea, musta, harmaa
Yli 5 ydintä: mustat ytimet valkoisilla numeroilla
Ulkovaippa
Ulkovaipan tulee olla suulakepuristettua PVC-tyyppiä ST2 IEC:n 60502-1 mukaisesti tai tyyppiä 9 standardin BS 6346/5467 mukaisesti. Erikoistyyppisiä PVC-vaippamateriaaleja, kuten palosuojattu PVC, Anti-Termite PVC, Anti-Rodent PVC, auringonvaloa kestävä PVC, öljynkestävä PVC, on saatavana erityispyynnöstä. Myös erityisiä vaippamateriaaleja, kuten LLDPE, MDPE, HDPE, LSF, CPE, on saatavilla pyynnöstä.
Kaapelivaippojen paloteho
Kaapelit voidaan toimittaa erityisellä paloa hidastavalla PVC-ulkovaipalla IEC:n 60332-3-22, IEC 60332-3-23 ja IEC 60332-3-24 palotestivaatimusten täyttämiseksi, voidaan toimittaa myös vähäsavuisia halogeenivapaita kaapeleita ( LSHF) materiaali IEC 60502-1, BS 7211, BS 6724 tai muiden vastaavien standardien.7211, BS 6724 tai muiden vastaavien standardien.7211, BS 6724 tai muiden vastaavien standardien.7211, BS 6724 tai muiden vastaavien standardien mukainen.
Kaapeliparametrit (IEC 60502-1 kaapelit):
|
Yksiytiminen |
|
|||
|
Nimellinen poikkileikkaus |
Johtimen halkaisija (noin) |
Nimellinen eristyspaksuus |
Nimellinen vaipan paksuus |
Kokonaishalkaisija (noin) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
Kaksi ydintä |
|
|||
|
Nimellinen poikkileikkaus |
Johtimen halkaisija (noin) |
Nimellinen eristyspaksuus |
Nimellinen vaipan paksuus |
Kokonaishalkaisija (noin) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
Kolme ydintä |
|
|||
|
Nimellinen poikkileikkaus |
Johtimen halkaisija (noin) |
Nimellinen eristyspaksuus |
Nimellinen vaipan paksuus |
Kokonaishalkaisija (noin) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
Neljä ydintä |
|
|||
|
Nimellinen poikkileikkaus |
Johtimen halkaisija (noin) |
Nimellinen eristyspaksuus |
Nimellinen vaipan paksuus |
Kokonaishalkaisija (noin) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
Useita ytimiä |
|
|||
|
Nimellinen poikkileikkaus |
Johtimen halkaisija (noin) |
Nimellinen eristyspaksuus |
Nimellinen vaipan paksuus |
Kokonaishalkaisija (noin) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |
Pakkaus: Vie puurummut.
